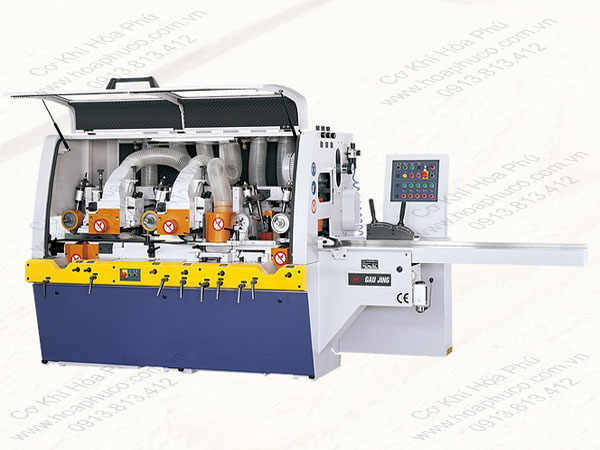

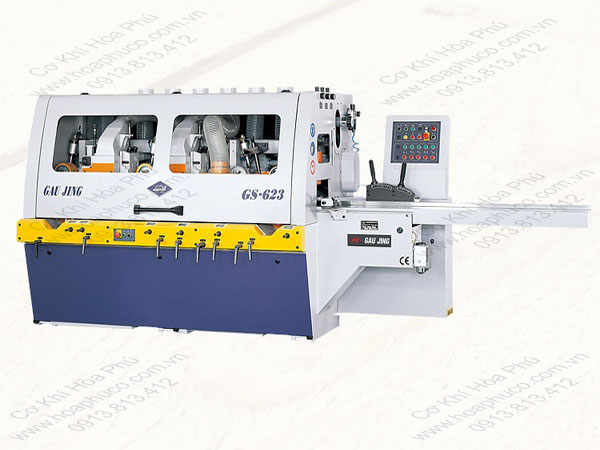

Máy bào 4 mặt GS - Gaujing

  • Mô tả: Máy bào 4 mặt model GS - Gaujing - Made in Taiwan

  • Mã SP: GS-623

  • Lượt xem: 3082

Thông tin kỹ thuật:

Model GS-423 GS-523 GS-623 GS-523U GS-623U
Tổng thể Mặt rộng làm việc (mm)  10 ÷ 230  10 ÷ 230  10 ÷ 230  10 ÷ 230  10 ÷ 230
Chiều dày làm việc (mm)  7 ÷ 125  7 ÷ 125  7 ÷ 125 7 ÷ 125   7 ÷ 125
Chiều dài ngắn nhất (mm) 230   230  230   230   230
Tốc độ cuốn phôi (m/min)  6 ÷ 25 6 ÷ 25   6 ÷ 25 6 ÷ 25  6 ÷ 25
Trục chính Tốc độ trục chính (rpm) 6000  6000    6000  6000   6000
Đường kính trục chính (mm)  Ø 40 Ø 40  Ø 40  Ø 40  Ø 40
Trục đứng được hiệu chỉnh dọc trục  (mm)  30  30   30   30   30
Trục nằm được hiệu chỉnh dọc trục (mm)  20   20  20   20   20
Đường kính dao cắt  Trục dưới đầu tiên (mm)  Ø 100 ÷ Ø 150   Ø 100 ÷ Ø 150  Ø 100 ÷ Ø 150   Ø 100 ÷ Ø 150   Ø 100 ÷ Ø 150
Trục đứng (mm)  Ø 100 ÷ Ø 180 Ø 100 ÷ Ø 180  Ø 100 ÷ Ø 180  Ø 100 ÷ Ø 180  Ø 100 ÷ Ø 180
Trục trên (mm)  Ø 100 ÷ Ø 180 Ø 100 ÷ Ø 180   Ø 100 ÷ Ø 180 Ø 100 ÷ Ø 180  Ø 100 ÷ Ø 180
Trục dưới phía sau (mm)  - Ø 100 ÷ Ø 205  Ø 100 ÷ Ø 205   - Ø 100 ÷ Ø 205
Universal spindle (mm)  - - -   Ø 100 ÷ Ø 180 Ø 100 ÷ Ø 180
Động cơ Trục nằm đầu tiên (HP)  7.5  7.5    7.5  7.5   7.5
Trục đứng (HP)  10 10  10  10  10
Trục trên (HP)  7.5 7.5  7.5   7.5 7.5
Trục nằm phía sau (HP)  -  7.5  7.5  - 7.5
Trục đa năng (HP)  - -  -  5   5
Cuốn phôi (HP)  3 3  5  3  3
Nâng hạ (HP)  1/3 1/3  1/3  1/3  1/3
Khác Hiệu chỉnh mặt bàn (mm) 12  12  12   12 12
Mặt bàn đầu vào (mm)  2000  2000  2000 2000  2000

Kích thước máy (mm)

 3230 x 1280 x 1720   3360 x 1280 x 1720 3930 x 1280 x 1720  4100 x 1280 x 1720  4250 x 1280 x 1720
Kích thước đóng gói (mm) -  -  - -   -
Khối lượng tịnh (kg) 2800  3200   3700 3800   4100
Khối lượng đóng gói (kg)  3100 3500  4000  4100   4500
